Mehrzonentemperierung von Druckgussformen

Das Hochleistungsgerät, Type 2511 wurde entwickelt um den thermischen Haushalt von bis zu 80 Kreisen individuell steuern und kontrollieren zu können.
Das fortschrittliche Temperierkonzept verkürzt die Zykluszeiten massiv und verbessert dabei in Kombination mit konturnahen Kühlkanälen und angepaßtem Sprühkonzept die Bauteilqualität.

Die integrierte Leckagen-Überwachung < 100 ml bietet unseren Kunden größtmögliche Sicherheit während der Produktion.

Technische Daten:
Anzahl Kreise bis zu 80
Vorlauftemperatur max. 150°C
Heizleistung bei 400V 24 kW
Heizleistung bei 400V alternativ 48 kW
Kühlleistung 200 kW | 130 K bzw. 120 kW | 60 K
Kühlleistung alternativ 300 kW | 130 K bzw. 180 kW | 60 K
Pumpenleistung
max. Fördermenge 260 l/min
max. Druck 8 bar bei 200 l/min
max. Leistung 11 kW
Abmessungen
Breite 500mm
Höhe 1620mm
Tiefe 1570mm
Gewicht 450 kg

10-fach Verteiler

10-fach Verteiler
Vorlauf:
Technische Daten:
1 Drucksensor pro Verteiler
1 Thermofühler pro Verteiler
1 Kugelhahn pro Kreis (Durchflussregelung)
Elektrische Komponenten in separatem Schaltschrank
Abmessungen:
Breite420 mm
Höhe670 mm
Tiefe620 mm
Gewicht:62,4 kg
Rücklauf:
Technische Daten:
1 Drucksensor pro Verteiler
1 Thermofühler pro Kreis (exakte Temperaturbestimmung)
1 Kugelhahn pro Kreis (Durchflussregelung)
1 Durchflussmessung pro Kreis (optional)
Elektrische Komponenten in separatem Schaltschrank
Abmessungen:
Breite420 mm
Höhe670 mm
Tiefe620 mm
Gewicht:62,4 kg
  • Die ökonomischen und ökologischen Vorteile vom Temperiermedium Wasser werden perfekt genützt.
  • Die Energieeffizienz wird gesteigert, da weniger Zu- und Ableitungen (zwischen Temperiergerät und Verteiler) benötigt werden.

Visualisierungseinheit

Visualisierungseinheit VISO.RGB
Visualisierungseinheit VISO.CCR
Daten:
  • Sowohl Mehrkreistemperiergeräte als auch Standard Zweikreis-Geräte können von einer Visualisierungseinheit aus gesteuert werden.
  • Alle prozessrelevanten Parameter, wie z.B. Vorlauf- und Rücklauftemperatur, Durchfluss und Druck werden pro Kreis am Touch-Display oder am Tablet angezeigt.
  • Memory Function für alle Prozessparameter der verwendeten Formen.
  • Visuelle Darstellung der Form mit individueller Bezeichnung der Kreisanschlüsse.
Abmessungen:
Breite820 mm
Höhe1500 mm
Tiefe741 mm
Gewicht:260 kg
Touch Display:24"

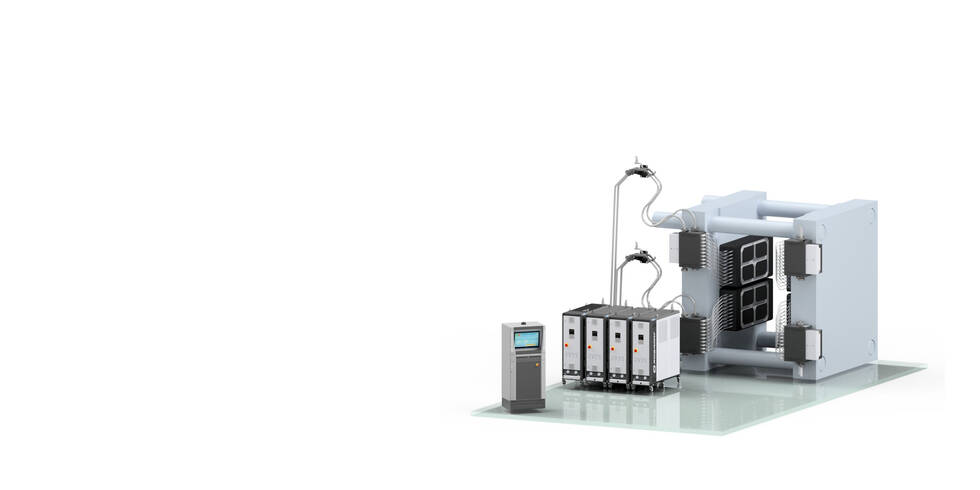

Layout Beispiel
